產品中心 > 臥軸矩臺數控強力成形平面磨床
臥軸矩臺數控強力成形平面磨床
| 主要參數(Specifications) | |||||||
| 項目ITEM/機型MODEL | FSGQ30100CⅢ | FSGQ40100CⅢ | |||||
| 工作臺尺寸(寬×長) | Table size(W*L) | mm | 300*1000 | 400*1000 | |||
| 工作臺T型槽(寬度X數量) | T slot(W*N) | mm*n | 14*3 | ||||
| 主軸中心至工作臺面最大距離 | Max distance between spindle center Ine and table surface | mm | 650 | ||||
| 工作臺最大載重(含吸盤) | Max table load(with chuck) | kg | 400 | 650 | |||
| 吸盤 | chuck | ||||||
| 銅線密紋電磁吸盤/電永磁吸盤 | electromagnetic chuck with fine pole/permanent elctromagnetic chuck | 選擇配置Optiona | |||||
| 吸盤尺寸(寬X長) | chuck size(W*K) | mm | 300*800 | 400*1000 | |||
| 工作臺縱向移動(X軸) | Table longitudina moving(X axis) | ||||||
| 最大有效行程 | Max trave | mm | 1000 | ||||
| 移動速度 | speed | mimin | 0~20 | ||||
| 電子手輪進給量 | Feed rate by MPG | mm/gra | 0.001 | ||||
| 立柱橫向移動(Z軸) | Column cross moving(Z axis) | ||||||
| 最大有效行程 | Max travel | mm | 406 | 506 | |||
| 移動速度 | Speed | mm/min | 0-4000 | ||||
| 電子手輪進給量 | Feed rate by MPG | mm/gra | 0.001 | ||||
| 磨頭體上下移動(Y軸) | Grinding head up and down moving(Yaxis) | ||||||
| 自動進給量 | auto feed rate | mm/t | 0.001~0.05 | ||||
| 移動速度 | Speed | mm/min | 0-4000 | ||||
| 電子手輪進給量 | Feed rate by MPG | mm/gra | 0.001 | ||||
| 砂輪尺寸(外徑×厚度×內徑) | wheel size(OD*WID) | mm | 500*100*203 | ||||
| 主軸 | spindle | ||||||
| 主軸最高轉速(變頻) | max spinde speed(inverter | r/min | 3000 | ||||
| 主軸電機功率 | main motor power | kw | 22/30 | ||||
| 機床毛重 | machine GW | kg | 約7500 | 約8000 | |||
| 機床整體外形尺寸(長×寬×高) | Machine appearance size(L*W*H) | mm | 約4420*約3250*約2400 | 約4420*約3500*約2400 | |||

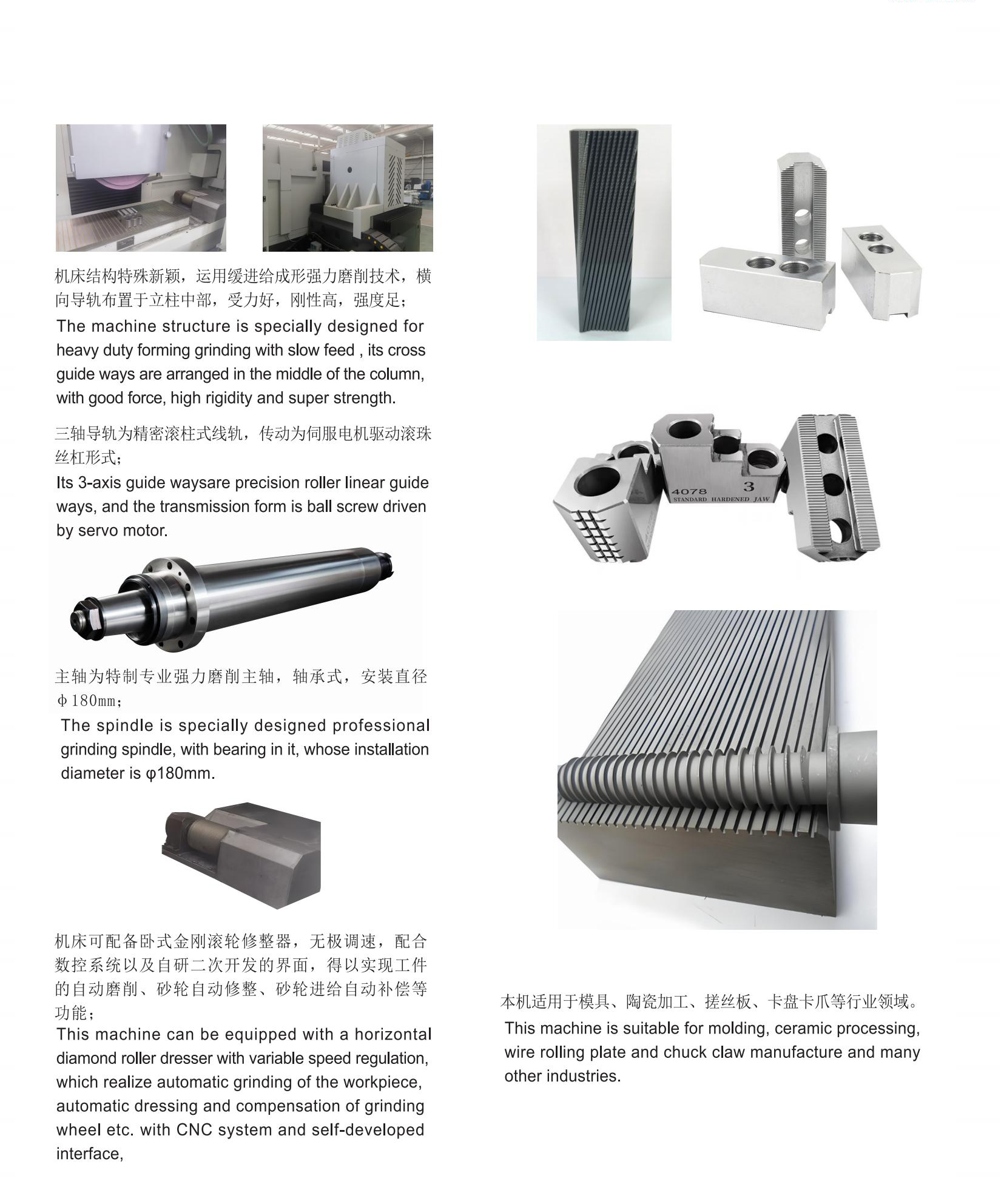

.jpg "312(1).jpg")
